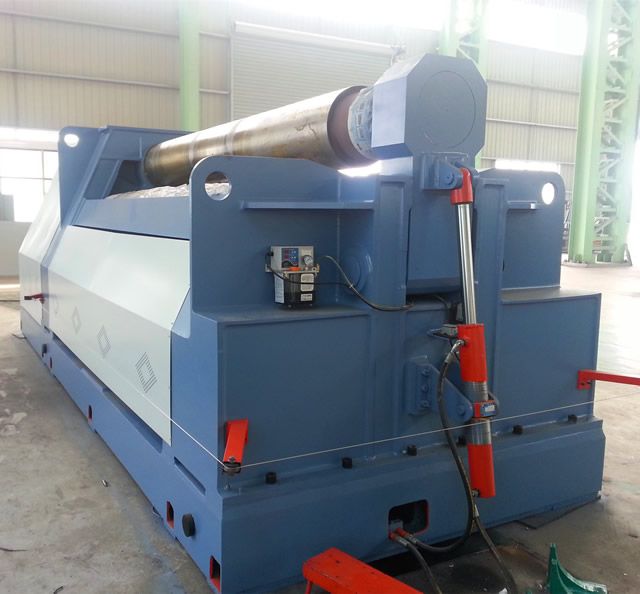

全液壓四輥卷板機

四輥卷板機能將金屬板料一次上料不需調頭即可以完成板料端部預彎和卷制成形，剩余直邊小，是卷制圓形、弧形、錐形工件的理想設備。
根據兩側輥調整位置的排列情況，可進行對稱或非對稱彎曲，因此本機可一次卷成理論剩余直邊很小的理想筒體，與對稱式三輥卷板機相比無需采用壓力機對板端進行預彎。
預彎通過下輥上升，夾住鋼板端部，側輥傾斜上升實現板材端部預彎。
該機下輥、側輥升降位移由智能型PLC可編程序控制器控制，自動調平，屏幕數字顯示，同步精度±0.15㎜。
該機下輥、側輥可單端傾斜，且可在傾斜狀態下同升同降。
上下輥均為主傳動，通過鋼板與輥?zhàn)又�間的摩擦力帶動側輥轉動，為卷圓提供扭矩。
采用全液壓驅動形式，具有同步液壓系統來自動進行輥?zhàn)又�間的速度平衡，自動補償上下工作輥的表面速度。每個液壓馬達帶有即時制動器，使輥?zhàn)釉陬A(yù)彎狀態下實現準確停止轉動，并使剩余直邊最小。制動器應快速反應，保證板端精確定位，并防止鋼板從機器上滑落。
上下輥傳動采用液壓馬達加行星減速驅動，具有體積小，重量輕，結構緊湊，占地面積小，傳遞效率高，環境適應性強等優點。
